[iOS] MLKit 를 사용한 사진 속 텍스트 인식하기

최근 티켓 사진 속 텍스트를 인식해야하는 사이드 프로젝트를 시작했습니다.

텍스트 인식 방법으로 구글에서 제공하는 MLKit를 사용하기로 했습니다.



인식해야 하는 뮤지컬 티켓의 사진 입니다.

사진 출처 : https://www.google.com/url?sa=i&url=https%3A%2F%2Fwww.daangn.com%2Farticles%2F3914115&psig=AOvVaw14Kj5KVvP8UQQxVC17IN4l&ust=1635902727281000&source=images&cd=vfe&ved=0CAsQjRxqFwoTCPDEq9vC-PMCFQAAAAAdAAAAABAD



공식 문서를 참고해 작성했습니다.

https://developers.google.com/ml-kit/vision/text-recognition

Text Recognition  |  ML Kit  |  Google Developers



라이브러리 설치

영어가 아닌 한글을 인식해야 하므로 한글 인식이 지원되는 베타 버전을 사용했습니다.

(베타 버전은 한글 외에도 라틴어, 중국어, 일본어 등을 지원합니다.)

pod 'GoogleMLKit/TextRecognitionKorean', '2.3.0'

Podfile 에 입력한 후 install 합니다.





TextRecognizer 생성

import MLKitTextRecognitionKorean

let koreanOptions = KoreanTextRecognizerOptions()
let koreanTextRecognizer = TextRecognizer.textRecognizer(options: koreanOptions)



이미지 준비

먼저 텍스트 인식을 원하는 이미지를 미리 에셋 파일에 넣어둡니다.

import MLKitVision

let image = VisionImage(image: UIImage(named: "ticket")!)
image.orientation = imageOrientation(deviceOrientation: UIDevice.current.orientation, cameraPosition: .back) // 아직 작성 안 했음!



VisionImage 에 에셋에 넣어 둔 UIImage 파일을 넣습니다. (공식 문서를 살펴보니 UIImage 말고 CMSampleBuffer 를 사용해도 된다고 하니 참고해주세용)

이제 VisionImage 의 oreintation 을 설정할 imgaeOrientation 함수를 작성해야 합니다.



import AVFoundation

func imageOrientation(
  deviceOrientation: UIDeviceOrientation,
  cameraPosition: AVCaptureDevice.Position
) -> UIImage.Orientation {
  switch deviceOrientation {
  case .portrait:
    return cameraPosition == .front ? .leftMirrored : .right
  case .landscapeLeft:
    return cameraPosition == .front ? .downMirrored : .up
  case .portraitUpsideDown:
    return cameraPosition == .front ? .rightMirrored : .left
  case .landscapeRight:
    return cameraPosition == .front ? .upMirrored : .down
  case .faceDown, .faceUp, .unknown:
    return .up
  }
}



imageOrientation 은 UIDeviceOreintation 과 AVCaptureDevice.Position 을 매개변수로 받고 있습니다.



koreanTextRecognizer.process(image) { result, error in
	guard error == nil, let result = result else {
		// Error handling
		print("error")
		return
	}
	let resultText = result.text
	print("resultText: \(resultText)")
}

이제 이미지를 처리합니다!



INFO: Initialized TensorFlow Lite runtime.
resultText: <핑크퐁과 상어가족의 겨을나라> 초대현장교환권
롯데마트
R석 (1인1매)
소: KT&G 상상마당 대치아트홀
장
관람일자: 2017-12-28[목] 14:00
관람연령: 20개월 이상 관람가능
롯데마트
R석 (1인1 매D
어린이 뮤지컬 <핑크퐁과
상어가족의 겨울나라>
본 교환권은 공연당일 매표소 교환권 창구에서 좌석권으로 교환가능합니다.
공연 당일 공연시간 1시간전에서 30분전까지 교환권을 제출하셔야만 교환가능 합니다.
본 교환권 현장교환시 좌석 지정이 불가하며, 차액지불을 통한 좌석등급 변경이 불가 합니다.
2017-12-28[목] 14:00
T&G 상상마당 대치아트홀
교환권 분실이나 미소지시 교환이 불가능(관람불가)하며 재 발행되자 않습니다.
*문의전화: 클립서비스 1577-3363 *판매/때매 불가



코드를 실행시키면 위와 같은 내용이 출력됩니다. 아주 완벽한 인식은 아니지만 생각보다 정확도가 높습니다.





텍스트 추출하기

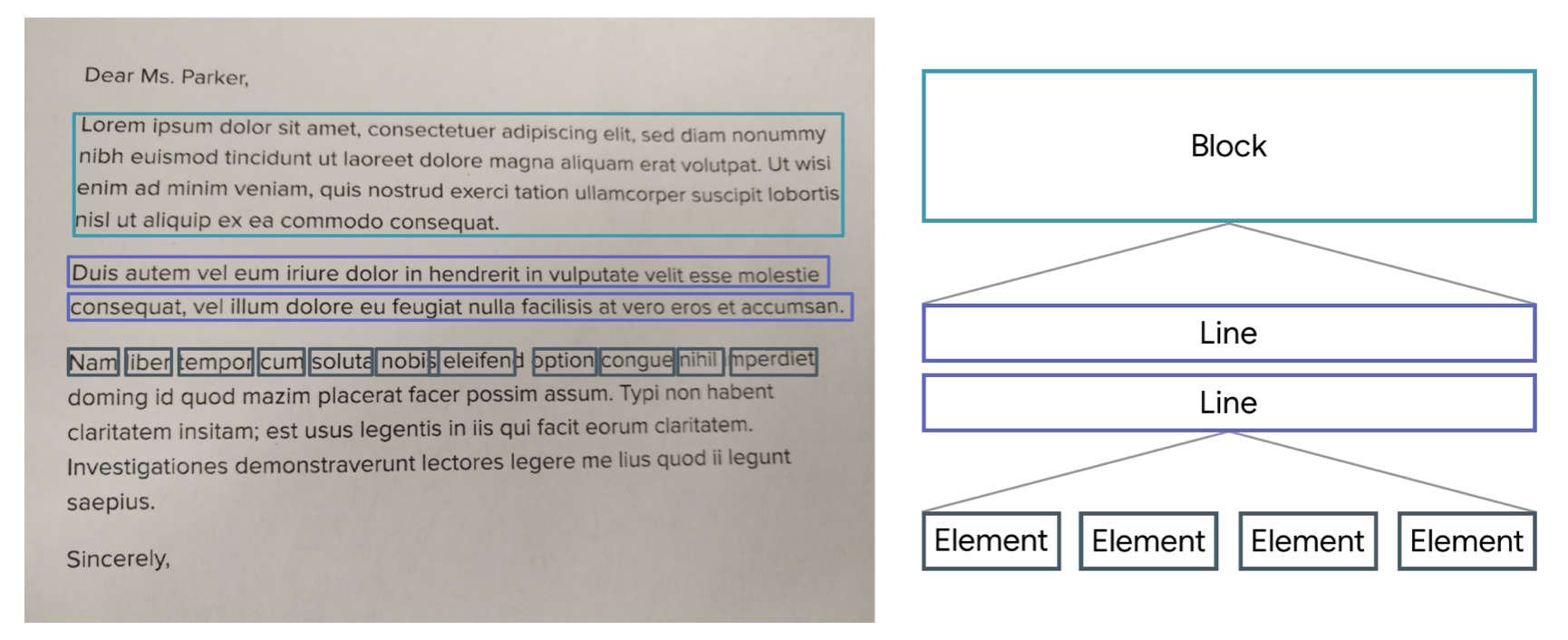

TextRecognizer 는 Block, Line, Element 단위로 추출이 가능합니다. (사진 참조)

잘 사용한다면 특정 텍스트를 추출하기에 용이할 것 같습니다.



for block in result.blocks {
	let blockText = block.text
		print("block: \(blockText)")

		for line in block.lines {
			let lineText = line.text
			print("line: \(lineText)")

				for element in line.elements {
					let elementText = element.text
					print("element: \(elementText)")
        		}
	   	}
}



result 블락에 위와 같이 block, line, elemet 단위로 추출하고 출력해봤습니다.



block: <핑크퐁과 상어가족의 겨을나라> 초대현장교환권
line: <핑크퐁과 상어가족의 겨을나라> 초대현장교환권
element: <핑크퐁과
element: 상어가족의
element: 겨을나라>
element: 초대현장교환권
block: 롯데마트
line: 롯데마트
element: 롯데마트
block: R석 (1인1매)
line: R석 (1인1매)
element: R석
element: (1인1매)
block: 소: KT&G 상상마당 대치아트홀
line: 소: KT&G 상상마당 대치아트홀
element: 소:
element: KT&G
element: 상상마당
element: 대치아트홀
block: 장
line: 장
element: 장
block: 관람일자: 2017-12-28[목] 14:00
line: 관람일자: 2017-12-28[목] 14:00
element: 관람일자:
element: 2017-12-28[목]
element: 14:00
block: 관람연령: 20개월 이상 관람가능
line: 관람연령: 20개월 이상 관람가능
element: 관람연령:
element: 20개월
element: 이상
element: 관람가능
block: 롯데마트
line: 롯데마트
element: 롯데마트
block: R석 (1인1 매D
line: R석 (1인1 매D
element: R석
element: (1인1
element: 매D
block: 어린이 뮤지컬 <핑크퐁과
상어가족의 겨울나라>
line: 어린이 뮤지컬 <핑크퐁과
element: 어린이
element: 뮤지컬
element: <핑크퐁과
line: 상어가족의 겨울나라>
element: 상어가족의
element: 겨울나라>
block: 본 교환권은 공연당일 매표소 교환권 창구에서 좌석권으로 교환가능합니다.
line: 본 교환권은 공연당일 매표소 교환권 창구에서 좌석권으로 교환가능합니다.
element: 본
element: 교환권은
element: 공연당일
element: 매표소
element: 교환권
element: 창구에서
element: 좌석권으로
element: 교환가능합니다.
block: 공연 당일 공연시간 1시간전에서 30분전까지 교환권을 제출하셔야만 교환가능 합니다.
line: 공연 당일 공연시간 1시간전에서 30분전까지 교환권을 제출하셔야만 교환가능 합니다.
element: 공연
element: 당일
element: 공연시간
element: 1시간전에서
element: 30분전까지
element: 교환권을
element: 제출하셔야만
element: 교환가능
element: 합니다.
block: 본 교환권 현장교환시 좌석 지정이 불가하며, 차액지불을 통한 좌석등급 변경이 불가 합니다.
line: 본 교환권 현장교환시 좌석 지정이 불가하며, 차액지불을 통한 좌석등급 변경이 불가 합니다.
element: 본
element: 교환권
element: 현장교환시
element: 좌석
element: 지정이
element: 불가하며,
element: 차액지불을
element: 통한
element: 좌석등급
element: 변경이
element: 불가
element: 합니다.
block: 2017-12-28[목] 14:00
T&G 상상마당 대치아트홀
line: 2017-12-28[목] 14:00
element: 2017-12-28[목]
element: 14:00
line: T&G 상상마당 대치아트홀
element: T&G
element: 상상마당
element: 대치아트홀
block: 교환권 분실이나 미소지시 교환이 불가능(관람불가)하며 재 발행되자 않습니다.
line: 교환권 분실이나 미소지시 교환이 불가능(관람불가)하며 재 발행되자 않습니다.
element: 교환권
element: 분실이나
element: 미소지시
element: 교환이
element: 불가능(관람불가)하며
element: 재
element: 발행되자
element: 않습니다.
block: *문의전화: 클립서비스 1577-3363 *판매/때매 불가
line: *문의전화: 클립서비스 1577-3363 *판매/때매 불가
element: *문의전화:
element: 클립서비스
element: 1577-3363
element: *판매/때매
element: 불가



완벽하지는..않지만..!!! 만족스럽습니당
